供应方案 - 无线充方案 10W

富腾 2019/01/23

PCBA功能介绍

  本方案采用专用无线充电源管理芯片+MCU控制芯片+运放+无线充线圈整套解决方案,可以直接出公版PCBA,也可以选择Open BOM,客户自行贴片生产。

无线充 10W无线充方案 PCBA半成品 手机充电器

10W无线充方案 PCBA半成品 手机充电器

¥16.50

10瓦无线充电器方案

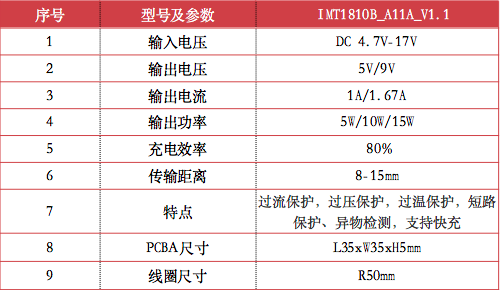

产品功能及特点:

l 输入规格:DC 5V

l 输出功率:5W-15W

l 输入欠压保护

l 过流保护

l 短路保护

l 过温保护



方案优势:

  本方案采用专用无线充电源管理芯片+MCU控制芯片+运放+无线充线圈整套解决方案,可以直接出公版PCBA,也可以选择Open BOM,客户自行贴片生产。



功能框图:



方案简介:

本方案采用无线充电电源管理芯片,外加MCU控制芯片和运算放大器。经过软、硬件的系统整合,来实现输入欠压保护、限流保护、短路保护、无线充电和LED指示灯等功能。



部分原理图运用:





电源管理模块



主控模块



主要IC BOM表:

PCB位号

型号规格

封装

U1

IMT1810B

SSOP20

U2

SCT63240

QFN



无线充电简介:

无线充电又称为感应充电、非接触式感应充电,源于无线电力的传输技术,是利用近场感应,也就是电感耦合,由供电设备(充电器)将能量传送至用电的装置,该装置使用接收到的能量对电池充电,并同时供其本身运作之用。
